电力一体化
文字:豆腐乳
制图:果栗乘 / 校稿:朝乾 / 编辑:果栗乘
广义的长三角包括江苏、安徽、浙江、上海三省一市,从整体上看,北部地形平坦,河湖纵横;南部山地丘陵密布,横亘东西。
千百年来,长三角人口稠密,经济繁荣,为便于管理,行政区划上一再拆分。被复杂地形和行政区划隔开的人们,在长三角不同地理单元里辛勤劳作,发展出各具特色的地域文化,有着各自的地域认同。
在外人看来,这是长三角“散装”的体现,“散装江苏”、“散装安徽”的调侃,在网上屡见不鲜。
而“散装”也意味着电力错配,流动不畅,成为长三角发展路上的阻碍。长三角需要电力一体化,结束电力上的“散装”状态,建成更为高效、稳定、环保的电力系统。
散装长三角,壁垒太多了
如果仅从地形上看,长三角的内部大致可以分为北部地势低平的平原区,和南部地势崎岖的山地丘陵密集区。
明代的省级行政区划,大致就是按照这种地形上的分野,将长三角沿着太湖-天目山的连线,分成了北边的南直隶,和南边的浙江。
到了清朝,为了加强对江南地区的统治,防止形成尾大不掉的势力,又将明朝的南直隶东西分治,形成了如今的安徽省和江苏省。
那个时候的上海还是松江府和太仓州呢▼
近代以来,上海迅速崛起,成长为繁华的大城市。为了方便管理,民国时设立上海特别市,从此上海从江苏脱离出来,如今长三角四个省级行政区的格局大体形成。
而在省份以内,也因为山川河流的阻隔,形成了一些小的地理文化单元。
比如江苏省,又可以大体分为长江以南的苏南,南通、泰州、扬州组成的“苏中”,以及淮河流域及其以北的苏北。
有关这个话题,江苏人最有发言权▼
安徽也可以大致分为三个部分,受到新安江和险峻的黄山山区所影响的皖南地区,长江穿省而过的皖江流域皖中地区,以及以淮河流域为主体的皖北地区。
也可以分为皖北平原、江淮丘陵、皖西山区、
沿长江平原和皖南山区▼
至于浙江,更是被钱塘江和多道山岭分隔,可以把嘉兴、湖州、杭州、绍兴、宁波、舟山这些北部平原和海岛区域视为广义的浙北,其余南部山地丘陵密集区视为广义的浙南。
细分的话,除了浙南浙北,还有浙东浙西▼
长三角的“散装”,意味着本地丰富多彩的文化得以保留。比如江苏从北往南,中原官话、江淮官话和吴语的多种方言和谐共存;皖北的面食、苏中讲求鲜味的淮扬菜、苏南的甜食、浙菜的山珍、上海融合中西的本帮菜,都是长三角美食文化的代表。
各有各的特色,各有各的好吃
(图:图虫创意)▼
但“散装”在电力领域,可不一定是件好事。
长三角电力“散装”最突出的体现是省级行政区间电力壁垒。
长三角省级行政区建立了省级电力市场,但跨省输电机制和通道不足,造成三省一市之间的跨省电力交易受到限制。2019年,以长三角为主体的华东地区内部,跨省电力交易量仅有306.8亿千瓦时,与华东地区1.72万亿千瓦时的年用电量相比,实在是太少了。
这就意味着电力资源在长三角省间互相流动较为困难,电网调节能力和安全备用难以实现省间互济。
这种省间壁垒有多高?被戏称为“安徽省会”的南京,和相邻的安徽省马鞍山市,直到去年都没有实现电网跨省互联。
好消息是今年这两市终于电网互联了▼
不仅省间存在电力壁垒,省内也有电力资源流通不畅的问题。
比如江苏省风电、光伏发电主要集中在长江以北,但用电负荷则主要集中在长江以南,光是苏锡常用电就占全省用电量接近一半。过江输电通道不足,长江以北的清洁能源难以输送到苏南,造成苏南电力紧缺的同时苏北清洁能源发电不易消纳,即“苏北窝电、苏南缺电”。
江苏盐城的光伏发电产业园
将风力、光伏和鱼塘养殖结合
(图:图虫创意)▼
在电力上,长三角不能再“散装”了,需要让电力资源在长三角广大区域内自由流动,打破各种壁垒,加速一体化。
长三角,电力一体化
原本“散装”的长三角电力系统一体化,需要各个环节的参与者通盘考虑,“源网荷储”面面俱到,并通过技术创新解决新问题,构建安全、稳定、柔性、环保的新型电力系统。
从“源”,也就是发电端来看,长三角电力供小于求,为了满足用电需求,同时减少污染和碳排放,长三角新能源发电迅速发展。
江苏新能源发电装机容量已突破5000万千瓦,这些新能源发电主要集中在长江以北,需要输送至用电量大的长江以南消纳。
江苏的海上风电并网装机
以南通、盐城等为主阵地
连续多年居全国第一
(南通如东的风电场 图:壹图网)▼
于是今年建成了江苏泰州凤城至无锡梅里500千伏输变电工程,沟通长江南北,预计最大年送电量超260亿千瓦时,江苏省内横跨长江的输电能力一下子能提升30%。
巨大的风机矗立在长江以北的海滩上,它们日夜转动发出的电就可以越过长江,驱动苏南的工厂持续运转。
这是国内规模最大的
超高压跨越长江输变电工程
(图:国网江苏电力)▼
从“网”,也就是电网来看,近年来三省一市之间电网跨省互联越来越多。
像上海青浦、江苏吴江、浙江嘉善在2019年以来,先后建成青浦-嘉善、青浦-吴江、嘉善-吴江三处10千伏联络工程,三地交界处配电网得以互联互通。
通过电力,三地联结到了一起
(地图仅作示意)▼
去年6月,青浦、吴江、嘉善三地供电公司签订《长三角一体化电力保供互助协议》,之后的迎峰度夏和迎峰度冬期间,青浦区供电公司先后两次通过省际配网联络线,为吴江、嘉善提供电力。
长三角电网的稳定,就得益于省间配电网互联互通。
另一种意义上的用电也“包邮”▼
从“荷”,也就是用电端来看,可以按照各省用电负荷特点不同,进行电力互济。
比如今年安徽和浙江之间,签订了迎峰度夏电力置换互济协议,根据两省不同的负荷特点,约定每天16时至18时由安徽向浙江送电,20时至22时由浙江向安徽送电。
去年两省间就首次采取电力置换互济的举措
我缺电时,你供我电
你缺电时,我供你电,妥妥双赢▼
从“储”,也就是储能端来看,为提升电力存储能力,需要储能建设。
上海市本身没有抽水蓄能资源,浙江、安徽向上海输送抽水蓄能容量共计2566兆瓦。浙江、安徽还向江苏输送抽水蓄能容量共计994兆瓦。三省一市共同开发抽水蓄能资源,增强电力系统韧性。

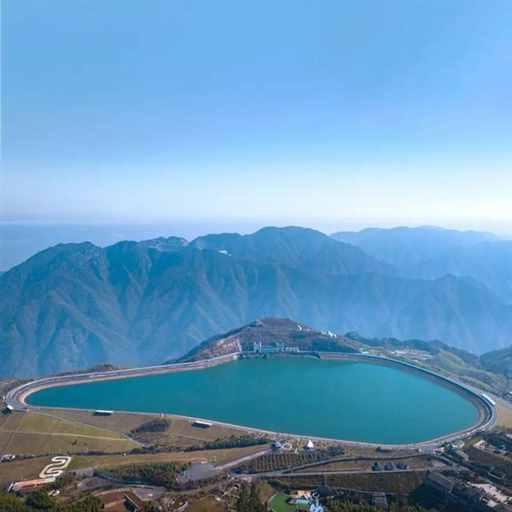

抽水蓄能的原理是通过余电将水从山下抽到水库
将电能转化为势能储存起来
在用电高峰时放水,将势能转化为电能进行供电
抽水蓄能电站是目前最成熟的大容量储能解决方案
(浙江安吉天荒坪抽水蓄能电站 图:图虫创意)▼
从“源网荷储”整体上看,长三角电力一体化并不容易,需要消纳更绿色的新能源,建设新的跨省配网联络线、跨江输电通道,需要不同省级行政区之间电网信息数据、资源共享,彻底打通省间的电力壁垒。
这是从三省一市之间的省级电力互济、储能资源共享,到省市交界处配电网互联互通等较为宏观的层面,长三角电力一体化所需要的技术和机制建设。
而当我们把目光向下移,在国家发改委等部门印发的《电力需求侧管理办法(2023年版)》里,就提到微观的电力用户可以参与需求响应,即电力用户根据电力系统运行的需求自愿调整用电行为,实现削峰填谷,提高电力系统灵活性,保障电力系统安全稳定运行,促进可再生能源电力消纳。
也就是说,工厂、图书馆等微观电力用户,也可以通过需求预测、智能化柔性微网等创新,与电网建立较为稳定的关系,支持电网安全,助力长三角电力一体化。
源网荷储,都创新起来
长三角的一些工厂,正在通过科技创新,提高能效的同时,建立起安全稳定的微电网,与长三角电网柔性互联,这是对长三角电力一体化必不可少的补充。
比如无锡的首座零碳灯塔工厂,其工业物联网做到了对能源需求预测,对高能耗流程进行优化控制。其数字化柔性负荷还将积极参与电力需求侧响应、调峰辅助服务等活动,以此帮助平抑电力系统波动,帮助电网平稳运行,“网”、“荷”、“储”都能面面俱到。
位于长江以南的它,还积极购买来自长江以北的“绿电”,与合作伙伴一起促进可再生能源消纳,长三角电力一体化使“绿电远方来”成为可能。

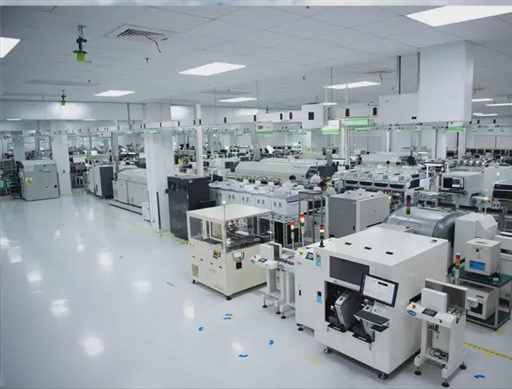

无锡零碳灯塔工厂▼
这座无锡的零碳灯塔工厂,是施耐德电气的电子能力制造中心,将“源网荷储”统筹起来,建立自己的微网,参与需求响应,与整个长三角的电网互动。
更进一步的解决方案是建立“光储直柔”小型微电网系统,施耐德电气在武汉的工厂,就利用了“光储直柔”方案,通过光伏装机充分发电,储能设备调蓄电能,直流微网消纳光伏、提高效率、方便场景扩展,柔性控制充分响应,实现与更广大电网的柔性、稳定互动。
施耐德电气武汉光储直柔示范基地▼
施耐德电气还与长三角其他合作伙伴联手,为长三角公共基础设施建筑打造微网应用,进而帮助新能源消纳、减少碳排放。
施耐德电气与上海企业固特安能捷一道,为上海市浦东新区第二大图书馆傅雷图书馆,提供了智能配电解决方案。
傅雷图书馆▼
傅雷图书馆是浦东新区第二大图书馆,一层全年365天开放。这也就意味着其营业时间长,并且随着气候变化导致需要更多空调制冷耗电,用电成本上涨,用电管理难度增大。
在碳减排要求下,傅雷图书馆需要安装光伏发电降低用电成本,又需要保持用电安全稳定。
傅雷图书馆内景▼
施耐德电气和固特安能捷提供的解决方案运用了EMA微网能源顾问,对建筑内光伏、储能、空调机组、充电桩与其他用能设备进行调度和有序管理。在提高可再生能源消纳的同时,降低能耗与用能成本,提升建筑能效水平。
傅雷图书馆还通过POA-EM配电运营顾问,将能碳管理的接入作为图书馆实现净零碳的关键手段,从而进行能源分析、成本优化、碳排折算功能,实现能耗精细化管理。智能化的软件可平衡能源的供需矛盾,削峰填谷,高效用能。
傅雷图书馆光伏板▼
这套新型柔性微网建成后,傅雷图书馆成为全球首座LEED净零碳认证图书馆,节省能耗、消纳可再生能源的同时,与长三角电网互联互通更为稳定安全。
以上这些是施耐德电气在新型电力系统建设中的“三个缩影”,施耐德电气在“源网荷储”各个环节完备的场景应用方案为基座,技术创新和生态共赢支撑起“新型电力绿三角”,比以往更为绿色节能,减轻电网压力,提高电网稳定性,让长三角电力一体化行稳致远。
未来,施耐德电气将以推动“创新融生态,智赋新型电力系统”为目标,持续加速企业数字化与电气化双转型,支持中国能源升级进程。
